Проходной выключатель или как его еще называют переключатель представляет собой электротехническое устройство для управления полезной нагрузкой с двух и более мест. Обычно используется для включения и отключения освещения в длинных коридорах или на лестницах, чтобы включив свет в начале коридоре или лестницы иметь возможность его отключения в конце коридора или лестницы.
Позаботиться о правильном подключении проходного выключателя нужно еще на стадии проектирования и монтажа электропроводки в квартире или доме. Принципиально существует два типа подключения пары одноклавишных проходных выключателей. Рассмотрим их более подробно.

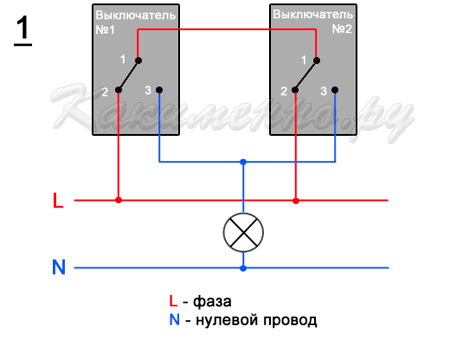

- Подключение с общими фазой и нулевым проводом.
При данном типе подключения по два вывода каждого переключателя соединяются попарно и подключаются к фазовому и нулевому проводу. На нулевом проводе подключена соответствующая электротехническая нагрузка. Третьи последние выводы выключателей соединяются между собой. Схема данного подключения и принцип его работы приведены на следующем анимированном изображении.

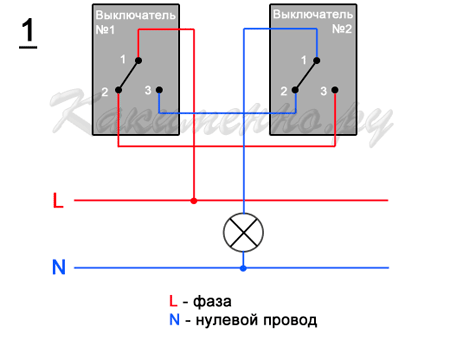

- Подключение с фазовым и нулевым проводам, разведенными по разным выключателям.
В данном подключении фазовый провод заводится на вывод одного переключателя, а нулевой на вывод другого. По два остальных вывода переключателей соединяются между собой попарно и асимметрично. Полезная нагрузка подключается в цепи нулевого провода. Схема данного подключения и принцип его работы приведены на следующем анимированном изображении.
Кроме простого подключения двух одноклавишных переключателей существуют и более сложные схемы, когда используются более двух переключателей для управления нагрузкой из более чем двух мест или выключатели имеют более одной клавиши для включения и отключения различных групп нагрузок.
Если вы приобрели проходной выключатель по ошибке или он оказался вам ненужным, то можно использовать его как обычный выключатель, использовав в нем при подключении только общий контакт и один из контактов переключения.
